| Productoverzicht - InnoFlat |
Download een CAD bestand van de InnoFlat in een van de volgende formaten:
DRW formaat
DWG formaat
DXF formaat
Klik hier om de brochure van de InnoFlat te downloaden.
|
InnoFlat, het thermisch geïsoleerd vlak aluminium klepventilatierooster, toepasbaar in houten, kunststof en aluminium ramen. Speciaal ontworpen voor toepassing in schuifpuien. Eenvoudig schoonmaakbaar dankzij een met de hand afneembaar binnenprofiel, dat tevens dienst doet als insectenwering. Uitstekende wind- en waterdichtheid door zijn gepatenteerd hoogtechnologisch afsluitsysteem.
| Waarden |
InnoFlat |
| Capacitieit bij 1 Pa (dm³/s.m) (cfr NEN 1087) |
10,8 |
| Capacitieit bij 2 Pa (m³/h) (cfr NBN D50-001) |
55 |
| Luchtgeluidsisolatie RqA in db(A) |
-2 |
| Geluidsniveauverschil DneA in dB(A) (ISO 140-10) |
27,5 |
| Warmtedoorgangscoëfficiënt |
U = 3,455 w/m².K, temperatuurfactor (f)= 0,493 |
| Wind- en waterdicht voldoet in de zwaarste klasse (cfr NEN 1027 & NEN 2278) |
Tot 550 Pa (tot 86 m) |

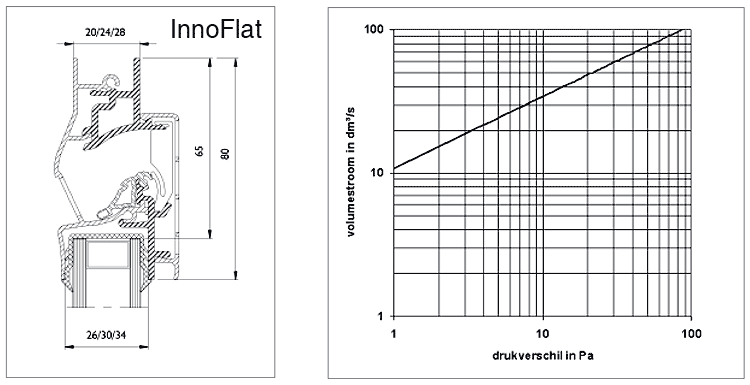

| Afmetingen |
Glasplaatsing |
Kalfplaatsing |
| Glasaftrek |
65 mm |
/ |
| Inbouwhoogte |
81 mm |
105 mm |
| Glasgoot |
26 / 30 / 34 mm |
/ |
| Sponningsflens |
20 / 24 / 28 mm |
20 mm rondom |
| Uitvoeringen |
| Bediening |
Hendel, koord, stang of gebogen stang |
| Eindstukken |
Zwart, wit of crème |
| Afwerking |
F1 blank geanodiseerd
Alle Ral-kleuren (ook bicolor) |
|
