| Productoverzicht - MultiAir Classic (EPC) |
Download een CAD bestand van de MultiAir Classic in een van de volgende formaten:
DRW formaat
DWG formaat
DXF formaat
Klik hier om de brochure van de MultiAir Classic te downloaden.
|
Thermisch geïsoleerd draaiventilatierooster met uitneembare, traploos regelbare draaicilinder. Een en hetzelfde type ventilatierooster kan uitgevoerd worden met verschillende nominale luchtdoorlaten, verkrijgbaar in 2 types: "Classic" met een strakke afwateringskap of "Design" met een ronde afwateringskap. Vier afdichtingsborstels met dubbele finseal inlage zorgen voor een goede wind- en waterdichtheid in gesloten stand. De afneembare Airclip, met ronde perforaties, doet tevens dienst als insectenwering.
De MultiAir EPC, met zelfregelende klep, reageert automatisch op variërende druk en compenseert het teveel aan luchtdoorlaat door de ventilatieopening te verkleinen.
| Waarden |
MultiAir 11 EPC |
MultiAir 14 EPC |
MultiAir 19 EPC |
MultiAir 21 EPC |
| Capacitieit bij 1 Pa in (dm³/s.m) (cfr NEN 1087) |
10,6 |
13,8 |
19,2 |
20,6 |
| Capacitieit bij 2 Pa in (m³/h.m) (cfr NEN 1087) |
54 |
70 |
98 |
109 |
| Luchtgeluidsisolatie RqA in dB(A) |
-2 |
-1 |
| Geluidsniveauverschil in open toestand Dne,A in dB(A) (cfr ISO 140-10) |
26 |
| Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (cfr ISO 140-10) |
38 |
| Warmtedoorgangscoëfficiënt |
U=3,628 W/m.K, temperatuurfactor (f)=0,473 |
| Wind- en waterdichtheid |
Tot 650 Pa (tot 150 m) (cfr NEN 1027 & NEN 2278) |
| Stijfheid en sterkte |
Voldoet aan de hoogste klasse (cfr EN-NEN 3660) |

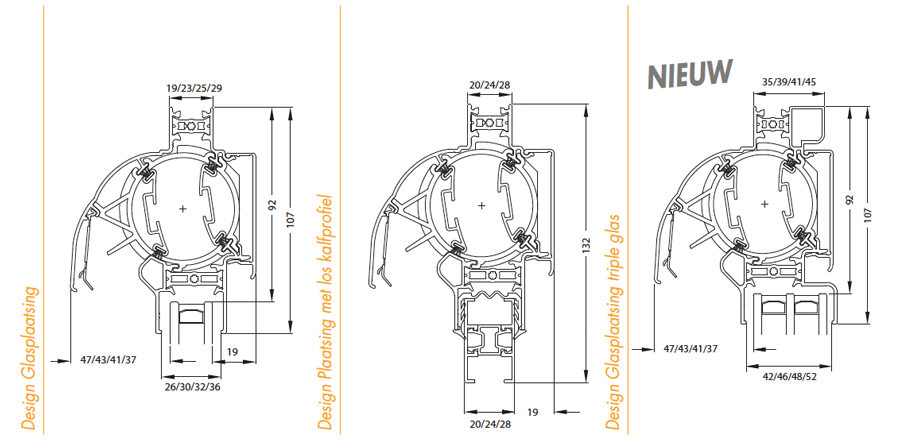

| Afmetingen |
Glasplaatsing |
Kalfplaatsing |
| Glasaftrek |
92 mm |
/ |
| Inbouwhoogte |
107 mm |
135 mm |
| Glasgoot |
26 / 30 / 32 / 36 / 42 / 46 / 48 / 52 mm |
/ |
| Sponningsflens |
19 / 23 / 25 / 29 / 35 / 39 / 41 / 45 mm |
25 mm rondom |
| Uitvoeringen |
| Bediening |
Hendel, koord of stang |
| Eindstukken |
Zwart, wit, grijs of crème |
| Afwerking |
F1 blank geanodiseerd
Alle Ral-kleuren (ook bicolor) |
|
