| Productoverzicht - Junior 150 Classic (EPC) |
Download een CAD bestand van de Junior 150 Classic in een van de volgende formaten:
DRW formaat
DWG formaat
DXF formaat
Klik hier om de brochure van de Junior 150 Classic te downloaden.
|
Thermisch geïsoleerd draaiventilatierooster met traploos regelbare afdichtingscilinder en voorzien van een eenvoudig afneembare binnenkap (Airclip) voor een totale reiniging bij klein onderhoud.
De draaicilinder is eveneens gemakkelijk uitneembaar voor totale reiniging bij groot onderhoud, zonder dat het rooster uit het raam of het glas dient gedemonteerd te worden.
| Waarden |
Junior 150 Classic |
Junior 150 Design |
| Capaciteit bij 1 Pa in dm³/s.m (cfr NEN 1087) |
14 |
13 |
| Luchtgeluidisolatie Rq,A in dB(A) |
-2,5 |
| Geluidsniveauverschil in open toestand Dne,A in dB(A) (ISO 140-10) |
26 |
| Geluidsniveauverschil in gesloten toestand Dne,A in dB(A) (ISO 140-10) |
35 |
| Warmtedoorgangscoëfficiënt |
U=2,7 W/m2.K, temperatuurfactor (f)=0,8 |
| Wind- en waterdichtheid (cfr NEN 1027 & NEN 2278) |
Tot 450 Pa (tot 45m) |
| Stijfheid en sterkte (cfr EN-NEN 3660) |
Voldoet aan de hoogste klasse (1600 Pa) |

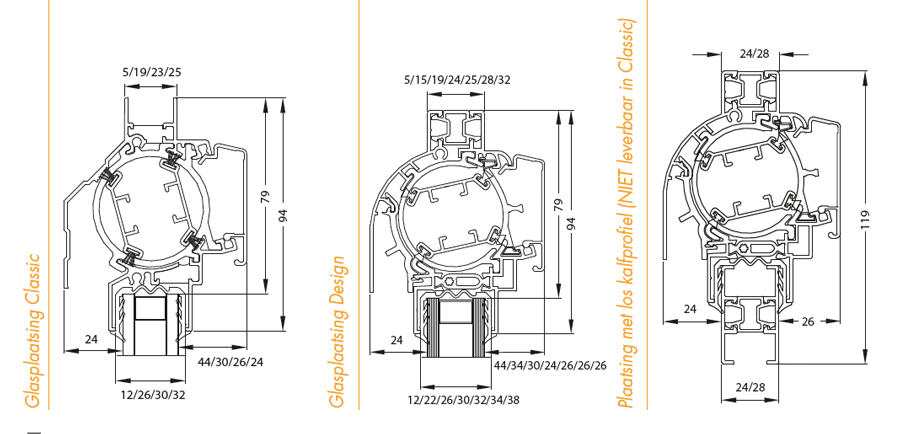

| Afmetingen |
Glasplaatsing |
Kalfplaatsing |
Plaatsing met
los kalfprofiel |
| Glasaftrek |
79 mm |
/ |
/ |
| Inbouwhoogte |
94 mm |
94 mm |
119 mm |
| Glasgoot Design |
12 / 22 / 26 / 30 / 32 / 34 / 38 mm |
/ |
/ |
| Sponningsflens Design |
5 / 15 / 19 / 24 / 25 / 28 / 32 mm |
21 mm rondom |
24 / 28 mm |
| Glasgoot Classic |
12 / 26 / 30 / 32 mm |
/ |
/ |
| Sponningsflens Classic |
5 / 19 / 23 / 25 mm |
21 mm rondom |
24 / 28 mm |
| Uitvoeringen |
| Bediening |
Hendel, koord of stang |
| Eindstukken |
Zwart, wit en grijs en crème |
| Afwerking |
F1 blank geanodiseerd
Alle Ral-kleuren (bicolor enkel voor glasgoot 28-30) |
|
